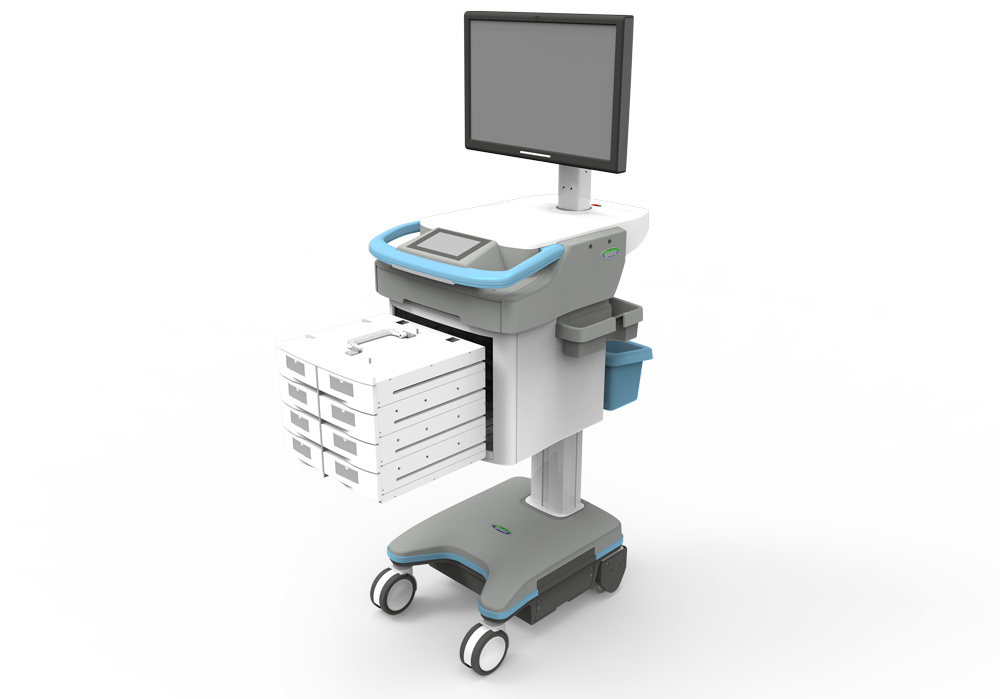

康联 5000

无锡瑞巴斯医疗器械有限公司，一直致力于研发高科技医疗器械。针对美国与国内高端用户市场，公司新推出了“康联-5000”新型移动医疗工作站。

    康联-5000医疗工作站集当今世界先进的技术为一体，采用美国医疗产品的设计标准。

    外形洗练、柔和，以人体工程学为根据的机械和控制界面的设计，使操作更加舒适、简便、明了、安全。

    自动化程度高、功能齐全，包括电动脚轮助力行驶系统、工作台自动升降、智能药箱、多组电池相互切换使用等技术，已获得10多项国内外专利。

    安装维修方便，运用独具匠心的设计制造技术，充分考虑到了可能出现的过流、过压、断电和误操作等意外情况，做出及时可靠地解决措施，极大程度的规避了可能出现的风险，让用户的使用更加安全、放心。

康联-5000型的外形总图，长716mm,宽660mm，总重为65Kg，其中工作台到地面的最低高度为830mm，最高高度为1150mm，即主升降架上下调节距离为320mm,如图1,2所示。

图1 工作台在最低位置	图2 工作台在最高位置

显示屏升降架可上下调节：100mm，如图3,4所示。

图3 一体机在最低位置	图4 一体机在最高位置

康联-5000型由两组240瓦时电池包（共480瓦时）交替供电，如图5所示。

                          图5 插拔式240瓦时电池组

与国内外同类或类似产品相比，本产品具有非常优越的使用性能。

      1.电动脚轮助力系统：2个80瓦，5英寸的电动脚轮可帮助工作站在满载（70Kg）的情况下以4Km/h的速度行进，如图6所示。

                                   图6 电动脚轮助力

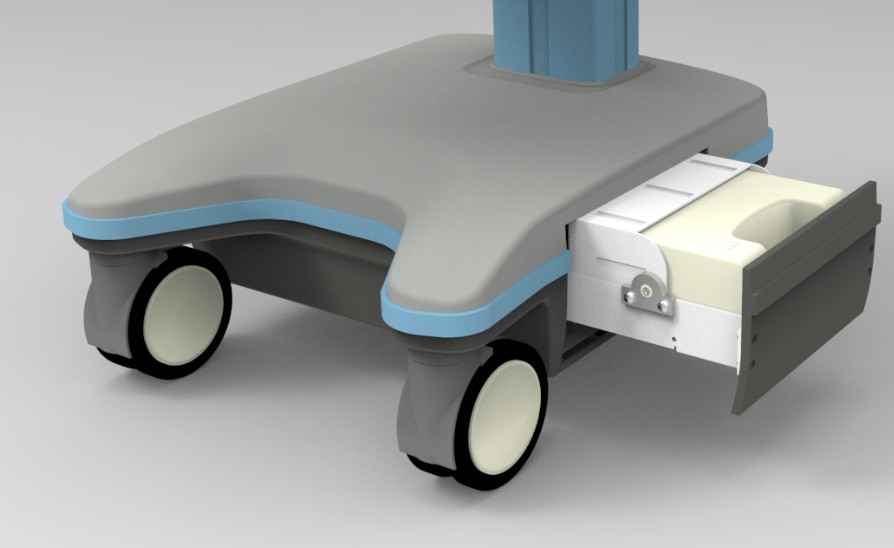

  2.电池互换系统：康联-5000型采用双电池交替对系统供电，保证工作站能够全天候使用，如图7,8所示。

图7 用完的电池可被电动推出	图8 电池盒可自动翻转60度，便于更换

 电池互换技术保证了康联-5000型的全天候使用，无论何时使用，均可供电。当一组电池用完后会自动切换到另一组，确保对系统的不间断供电。需要更换的电池会被自动推出，减少护士用于寻找备用工作站的非护理时间，并且杜绝了换班时发现工作站上的电池已用完的情况。

3.优化设计的升降和导向机构：通过优化设计的升降和导向机构，使得康联-5000型运行平稳、噪音小；使用优质的电动推杆驱动，上下行程为320mm，如图9所示。

                       图9 升降和导向机构

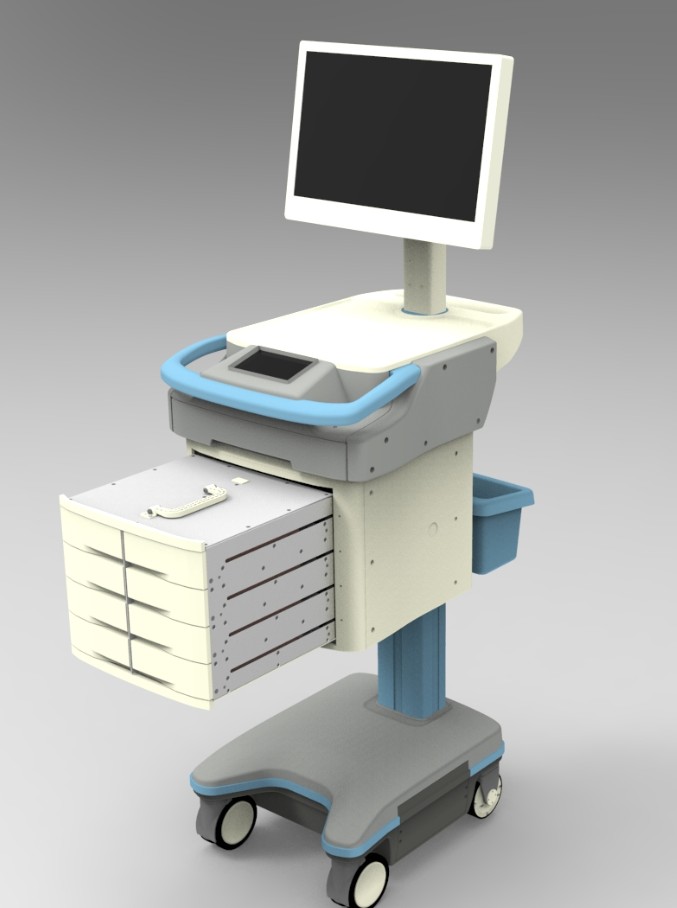

4.智能药箱：整体药盒可被从工作站中取出，放置到药盒转移车上，以便送到药房装药，如图10所示。

    康联-5000型药箱上的每个抽屉都可实现自动开关，采用双重锁结构，保证了药箱的安全和整洁，且适用储存麻醉药物。另外，药箱可根据用户的需要采用不同的抽屉组合，采用的组合有：

2个8寸大抽屉

1个8寸大抽屉，2个4寸中抽屉

1个8寸大抽屉，4个2寸小抽屉

4个4寸中抽屉

2个4寸中抽屉，4个2寸小抽屉

3个4寸中抽屉，2个2寸小抽屉

8个2寸小抽屉（标准配置）

本药箱抽屉的开启方式主要有两种，一种是通过触摸屏，另一种是扫描病人手腕上  的条纹码，使的药箱的使用更为简洁准确，如图11所示。

图10 药盒从工作站中取出	图11 开启药箱抽屉

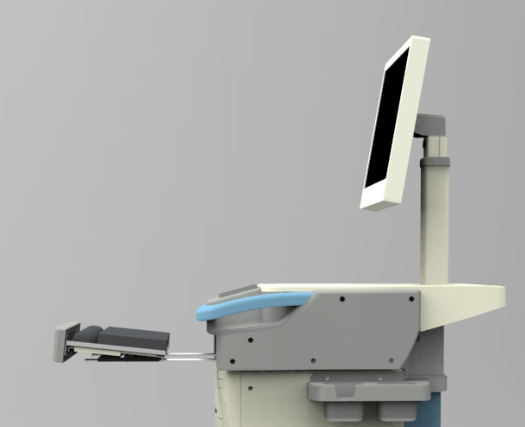

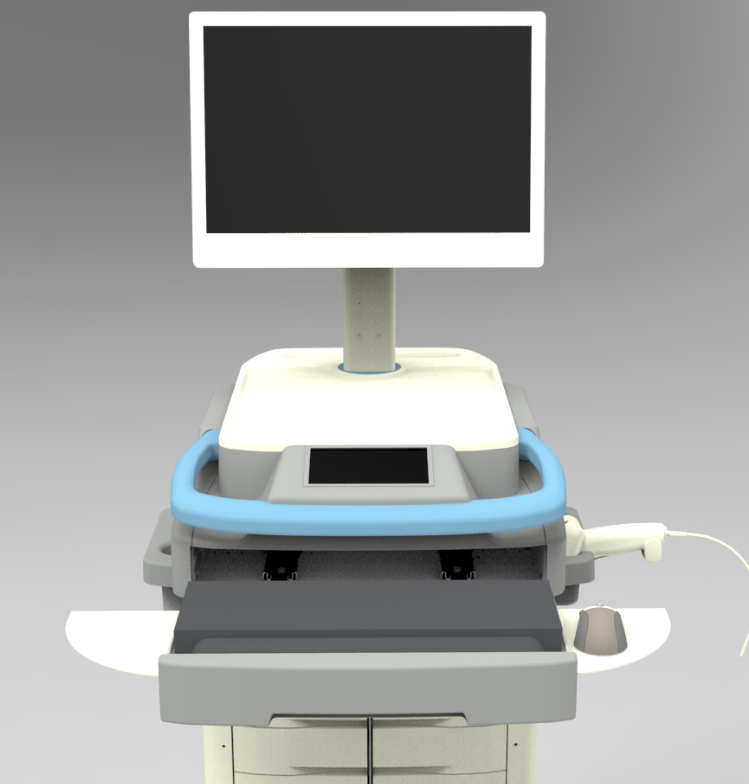

5.多功能键盘架：本键盘架可以实现键盘的拉出以及上下翘动，两边的鼠标架也可以旋转拉出，合理的空间利用体现了人机关系的和谐，如图12、13、14所示。

                        图12 键盘架拉出，鼠标架旋开

图12 键盘架向下翘动	图13 键盘架向上翘动

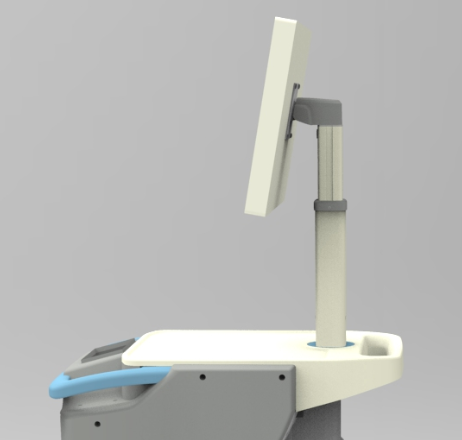

6.多功能一体机架：一体机架可以实现一体机竖直与水平方向的旋转以及高度的调节，充分考虑到了人体工程学的要求，如图15、16、17、18、19所示。

图15 一体机架使一体机下倾	图16 一体机架使一体机上仰

图17 一体机上下调节到低位	图18 一体机上下调节到高位

                        图19 一体机架使一体机可绕竖直轴旋转

    7.可供选择的模块化设计：模块化设计用有限的产品品种和规格，最大限度且经济合理地满足用户的要求。康联-5000型的整机分为基座、升降架、工作台和药箱，根据模块化设计的思想可做不同的组合，比如药箱组件可以用文件箱代替等。

    8.符合人体工程学的设计：易于操作，比如一体机可以实现上下升降以及水平竖直方向的旋转，最大限度的满足了用户的需求。

    9.洗练柔和的外观和封闭的整体设计：既便于清理和维修，又能使病人感到亲切、安全。

10.软件：简洁明快的人机对话界面，大部分操作可在7寸触摸屏上实现，如图20所示。

                             图20 操控七寸触摸屏

11.事故保护：设计过流、过压、断电等情况的保护，让用户放心使用。

  12.合理的结构：安装，维修方便。

13.已获得50多项中国专利，一项美国专利

注：文中图片一切以实物为准。
